Perencanaan jalur kabel dan tray menentukan rapi tidaknya instalasi MEP. Rute perlu disusun sejak gambar kerja. Kabel daya dan data dipisah, kapasitas tray dihitung, dan jalurnya dikoordinasikan dengan pipa. Hasilnya, pemasangan lebih cepat dan perawatan lebih mudah.

Rute Kabel yang Terlambat Dipikirkan

Banyak proyek baru membahas jalur kabel saat plafon hampir tertutup. Akibatnya, tray bertabrakan dengan pipa atau saluran udara. Pekerjaan pun diulang, dan jadwal ikut mundur.

Bayangkan lantai kantor dengan 80 titik kerja. Setiap meja butuh kabel daya dan kabel data. Tanpa rute yang jelas, kabel menumpuk di satu sisi dan sulit ditelusuri saat terjadi gangguan.

Masalah serupa muncul saat serah terima. Teknisi kesulitan menelusuri kabel tanpa label dan gambar akhir. Perbaikan kecil bisa memakan waktu berjam-jam. Biaya perawatan pun ikut membengkak.

Tiga Jenis Tray dan Kecocokannya

Pemilihan tray bergantung pada beban kabel, sirkulasi udara, dan peluang perubahan di masa depan. Perbandingan berikut membantu menentukan pilihan awal.

Spesifikasi akhir tetap mengikuti perhitungan beban dan ketentuan produsen tray. Di area lembap atau berdebu, tray berlapis galvanis celup panas lebih tahan karat. Untuk ruang dalam yang kering, pelapis standar umumnya memadai.

Jarak dan Pemisahan yang Tidak Boleh Diabaikan

Kabel daya menimbulkan medan elektromagnetik yang dapat mengganggu kabel data. Karena itu, keduanya sebaiknya dipisah dengan tray berbeda atau sekat khusus. Jarak minimum mengacu pada PUIL dan rekomendasi produsen kabel. Kapasitas tray juga perlu menyisakan ruang cadangan untuk penambahan kabel.

Suhu juga berpengaruh. Kabel yang menumpuk di tray padat menahan panas, sehingga isolasi lebih cepat menua. Ruang antar kabel membantu panas terbuang lebih baik. Persilangan kabel daya dan data sebaiknya dibuat tegak lurus untuk menekan gangguan sinyal.

Koordinasi Antardisiplin Sejak Gambar Kerja

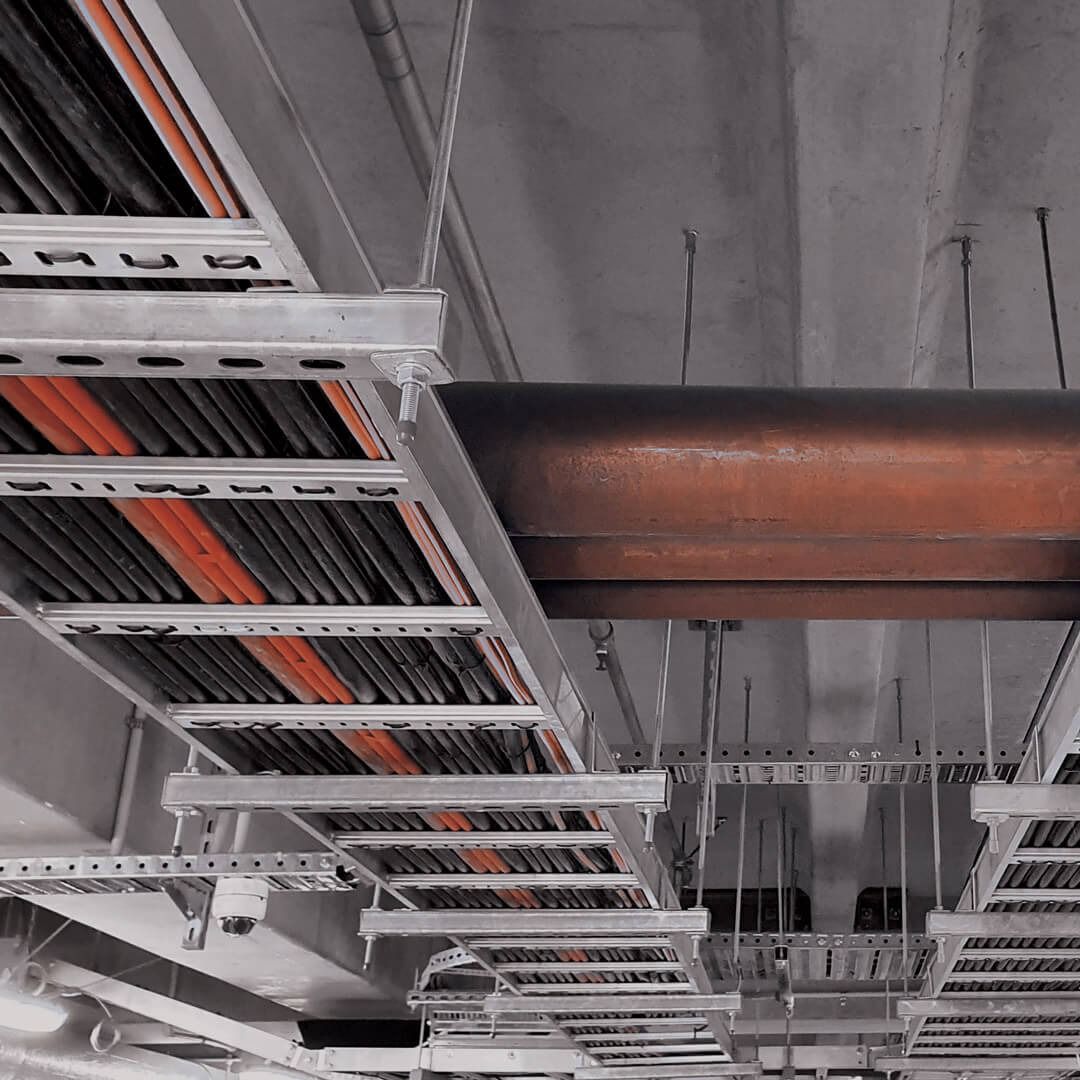

Jalur kabel berbagi ruang plafon dengan pipa, sprinkler, dan saluran AC. Gambar koordinasi membantu menemukan benturan sebelum material tiba di lokasi. Pipa bertekanan dan saluran udara besar biasanya diprioritaskan, lalu kabel mengikuti. Tugas ini lazimnya dipegang kontraktor MEP bersama tim sipil dan interior.

Contoh sederhana terjadi di area koridor. Saluran AC besar sering sudah menempati tengah plafon. Tray yang baru dipikirkan belakangan terpaksa turun atau pindah jalur. Perubahan seperti ini menambah sambungan dan biaya.

Pada proyek fit out, tray juga tidak boleh mengganggu desain plafon. Diskusi teknis soal rute dan kapasitas dapat dimulai melalui konsultasi kontraktor MEP dan kontraktor kantor.

Tips Lapangan agar Instalasi Tetap Rapi

Daftar berikut merangkum langkah yang bisa langsung dipakai di lapangan.

1. Buat gambar rute tray per lantai sebelum material dipesan.
2. Sisakan cadangan kapasitas tray sekitar 20 hingga 30 persen.
3. Pisahkan kabel daya, kabel data, dan sistem keselamatan seperti fire alarm.
4. Pasang penyangga sesuai jarak spesifikasi produsen agar tray tidak melendut.
5. Beri label pada setiap ujung dan percabangan kabel.
6. Foto kondisi instalasi sebelum plafon ditutup sebagai dokumentasi akhir.

Pertanyaan yang Sering Muncul

• Kapan jalur kabel sebaiknya direncanakan?
  • Sejak tahap gambar kerja, sebelum material dipesan dan plafon dikerjakan.
• Bolehkah kabel daya dan data berbagi satu tray?
  • Boleh jika ada sekat dan jarak sesuai ketentuan, tetapi tray terpisah lebih aman.
• Berapa cadangan kapasitas tray yang ideal?
  • Praktik umum menyisakan sekitar 20 hingga 30 persen untuk penambahan kabel.

Penataan Kabel Gedung ke Depan

Kebutuhan kabel gedung kantor terus bertambah seiring perangkat digital dan sistem pintar. Rute yang longgar dan terdokumentasi membuat perubahan jauh lebih mudah dilakukan. Pendekatan koordinasi lintas disiplin, seperti yang diterapkan Terra by Trimitra, dapat menjadi rujukan bagi proyek yang mengutamakan kerapian instalasi. Dokumentasi akhir yang lengkap juga mempermudah audit dan perluasan area kerja.
